FFT, Redix-2 DIT FFT
실시간으로 연산 가능할 정도로 DFT를 빠르게 계산하는 알고리wma
Radix-2 decimation -in-time (DIT) FFT
- N 포인트로 근사되어 있다고 할 때,
2 ~ N/2 포인트 -> 4 ~ N/4포인트 .. 쪼개서 2포인트 되게 하고 계산 => Radix-2 DIT(decimation-in-time) FFT
DFT식이 위와 같을 때 ..
x[2m] = {x[0], x[2], x[4], .... x[N - 2]}
x[2m + 1] = {x[1], x[3], x[5], ... x[N - 1]}
이렇게 분할 가능
정리 시 위와 같음
Y[k]는 홀수 부분 DFT, Z[k]는 짝수 부분 DFT
* Twiddle factor
...
Y[k]가 N/2 포인트 DFT일 때, 주기는 N/2임
Y[k + N/2] = Y[k] .. Z[k]도 마찬가지

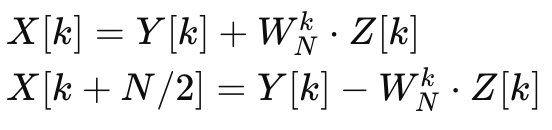

Wnk가 Twiddle Factor일 때,
이렇게 나타남
-가 붙은 이유는 유닛 서클을 생각하면 됨 (e^(-jπ)가 -1이니 -가 곱해짐
위는 n이 4로만 쪼개는데 실제로는 2개만 남을 때까지 쪼개야 함
그럼 이 계산에서 인풋 시퀀스를 어떻게 알고 줄 것이냐 ..
=> bit reversing
n | Binary | Bit-reversed binary | n |
0 | 000 | 000 | 0 |
1 | 001 | 100 | 4 |
2 | 010 | 010 | 2 |
3 | 011 | 110 | 6 |
4 | 100 | 001 | 1 |
5 | 101 | 101 | 5 |
6 | 110 | 011 | 3 |
7 | 111 | 111 | 7 |
시간복잡도: NlgN
Fast convolution using FFT
y[n] = x[n]*h[n] <-> Y(k) = X(k)H(k)
-> y[n] = IFFT{Y(k)}
y[n] = IFFT{ FFT{x[n]}FFT{h[n]} }
x랑 h의 길이가 다르면 이걸 어떻게 하는가
=> 엔딩 포인트는 N + M - 2이고, 길이는 N + M - 1
맞춰서 zero padding
ex. FFT convolution
x[n] = {2, 5, 0, 4}
h[h] = {4, 1, 3}
엔딩 포인트 : 4 + 3 - 1 = 6 < 2^3 = 8
x[n] = {2, 5, 0, 4, 0, 0, 0, 0}
h[h] = {4, 1, 3, 0, 0, 0, 0, 0}
이걸 각각 FFT 취하고, 곱하고, 인버스 FFT 취하면 y[n] 나옴
