RasterizerState, SampleState, BlendState

1. RasterizerState

void Game::CreateRasterizerState()
{
	D3D11_RASTERIZER_DESC desc;
	ZeroMemory(&desc, sizeof(desc));
	desc.FillMode = D3D11_FILL_SOLID;
	desc.CullMode = D3D11_CULL_BACK;
	desc.FrontCounterClockwise = false;

	HRESULT hr = _device->CreateRasterizerState(&desc, _rasterizerState.GetAddressOf());
	CHECK(hr);
}



이래놓고 키면 별 차이 없음

D3D11_FILL_WIREFRAME

이걸로 하면

안을 안채움



CullMode는 안보이는 거 잘라내는 건데

BACK은 후면이면 잘라낸다는 거



D3D11_CULL_FRONT

전면을 잘라내니 당연히 안보임



앞 뒤 판별은 어떻게 되느냐

FrontCounterClockwise

카운터클록와이즈, 반시계

앞방향이 반시계 방향이다 라는 설정이 false

삼각형을 만들 때, 정점 설정을 시계 방향으로 했음. 그래서 이게 앞면이 됨





2. SampleState

Texture2D texture0 : register(t0);
SamplerState sampler0 : register(s0);

float4 PS(VS_OUTPUT input) : SV_Target
{
    float4 color = texture0.Sample(sampler0, input.uv);
    return color;
}

여기서 썼던 건데

uv 좌표 따라서 샘플링 해주는 거와 관련

샘플링 규칙



void Game::CreateSamplerState()
{
	D3D11_SAMPLER_DESC desc;
	ZeroMemory(&desc, sizeof(desc));
	desc.AddressU = D3D11_TEXTURE_ADDRESS_BORDER;
	desc.AddressV = D3D11_TEXTURE_ADDRESS_BORDER;
	desc.AddressW = D3D11_TEXTURE_ADDRESS_BORDER;
	desc.BorderColor[0] = 1;
	desc.BorderColor[1] = 0;
	desc.BorderColor[2] = 0;
	desc.BorderColor[3] = 1;
	desc.ComparisonFunc = D3D11_COMPARISON_ALWAYS;
	desc.Filter = D3D11_FILTER_MIN_MAG_MIP_LINEAR;
	desc.MaxAnisotropy = 15;
	desc.MaxLOD = FLT_MAX;
	desc.MinLOD = FLT_MIN;
	desc.MipLODBias = 0.0f;

	_device->CreateSamplerState(&desc, _samplerState.GetAddressOf());
}

근데 이래도 잘 안보이니까

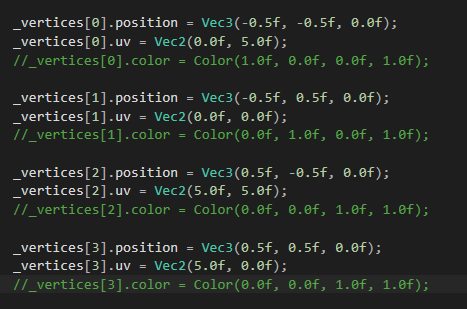

버텍스 UV 수정 좀 해주면

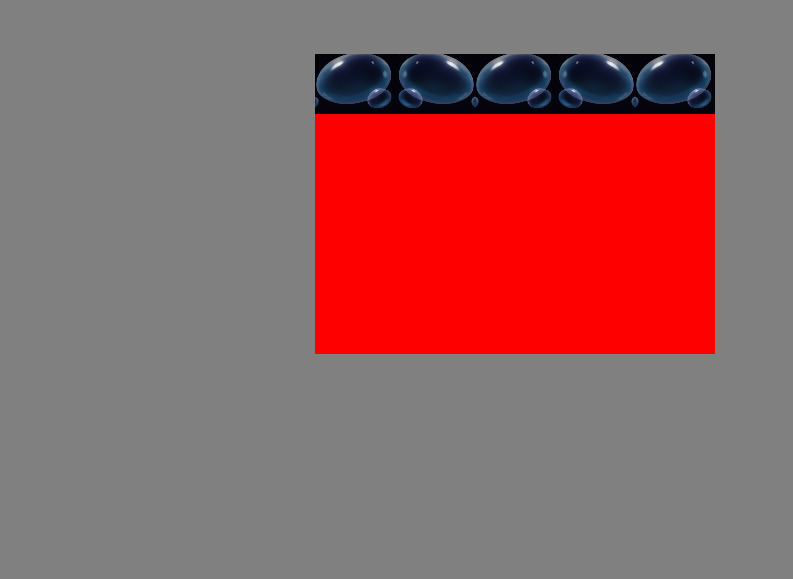

이런식으로 되는데

D3D11_TEXTURE_ADDRESS_BORDER

이거 때문

desc.AddressU = D3D11_TEXTURE_ADDRESS_MIRROR;
desc.AddressV = D3D11_TEXTURE_ADDRESS_BORDER;
desc.AddressW = D3D11_TEXTURE_ADDRESS_BORDER;

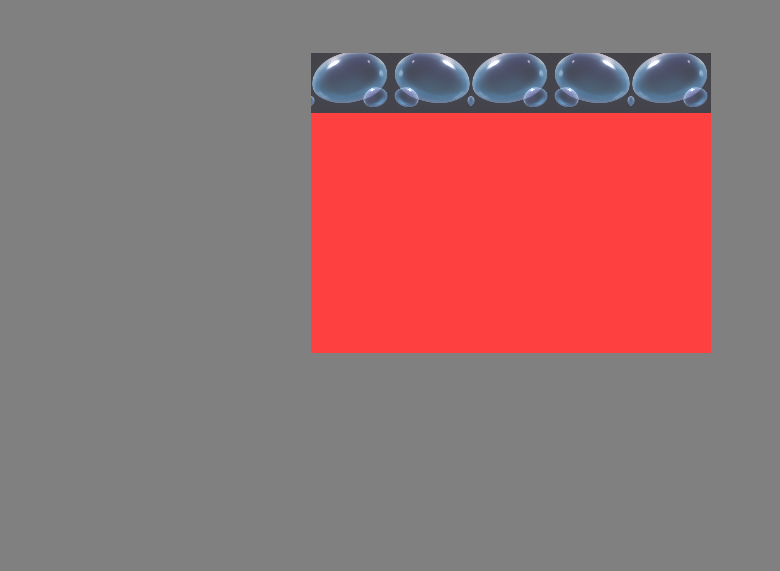

U만 미러하면 이런식

이런식으로 샘플링에 관련된 것들 세팅 가능



3. BlendState

void Game::CreateBlendState()
{
	D3D11_BLEND_DESC desc;
	ZeroMemory(&desc, sizeof(desc));
	desc.AlphaToCoverageEnable = false;
	desc.IndependentBlendEnable = false;

	desc.RenderTarget[0].BlendEnable = true;
	desc.RenderTarget[0].SrcBlend = D3D11_BLEND_SRC_ALPHA;
	desc.RenderTarget[0].DestBlend = D3D11_BLEND_INV_DEST_ALPHA;
	desc.RenderTarget[0].BlendOp = D3D11_BLEND_OP_ADD;
	desc.RenderTarget[0].SrcBlendAlpha = D3D11_BLEND_ONE;
	desc.RenderTarget[0].DestBlendAlpha = D3D11_BLEND_ZERO;
	desc.RenderTarget[0].BlendOpAlpha = D3D11_BLEND_OP_ADD;
	desc.RenderTarget[0].RenderTargetWriteMask = D3D11_COLOR_WRITE_ENABLE_ALL;

	HRESULT hr = _device->CreateBlendState(&desc, _blendState.GetAddressOf());
	CHECK(hr);
}

그냥 블렌드 설정
